Комплект широкополосных антенн «Сххх-ВУ» (1500-3100 МГц)

Комплект широкополосных антенн (1500-3100 МГц)

Общие сведения

Антенны относятся к классу широкополосных и предназначены для использования в системах радиоэлектронного подавления. Конструкция антенн оптимизирована для генерации излучения с контролируемыми характеристиками направленности и спектральной плотностью мощности в широкой полосе частот. Это обеспечивает эффективное создание помех, приводящих к нарушению функционирования радиоэлектронных систем в заданных диапазонах.

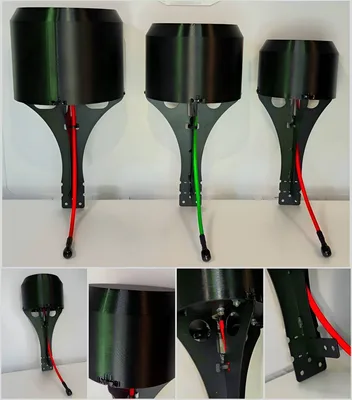

Конструктивные особенности:

- Интегрированный подстилающий диск: Позволяет эффективно локализовать ближнюю зону излучения, снижая уровень паразитной связи с соседними антеннами. Это решение сохраняет оптимальные параметры согласования (включая низкий КСВ) при высокой плотности размещения.

- Крепление и монтаж: Специализированный кронштейн позволяет закреплять антенну на угловых, горизонтальных, вертикальных и профильных элементах конструкции объекта. Полужесткий радиочастотный кабель типа SF-141 (RG-141) обеспечивает удобство монтажа.

- Ремонтопригодность: Применение пластикового радиопрозрачного обтекателя (РПО) формирует гибкую систему обслуживания, позволяя быстро восстановить работоспособность оборудования при необходимости.

Технические характеристики:

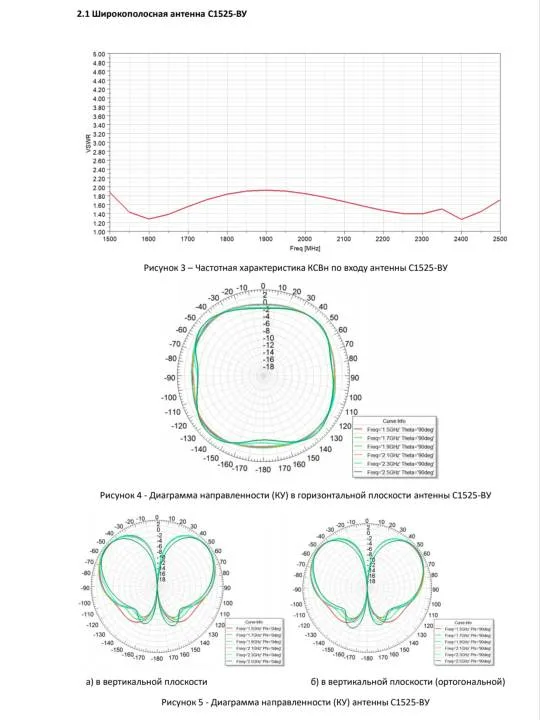

Антенна С1525-ВУ

Габарит (ДхВхШ, мм): 260х135х135

Масса (не более, кг): 0,4

Частотная полоса (МГц): 1500–2500

Антенна С1727-ВУ

Габарит (ДхВхШ, мм): 240х125х125

Масса (не более, кг): 0,35

Частотная полоса (МГц): 1700-2700

Антенна С2131-ВУ

Габарит (ДхВхШ, мм): 220х115х115

Масса (не более, кг): 0,26

Частотная полоса (МГц): 2100-3100
